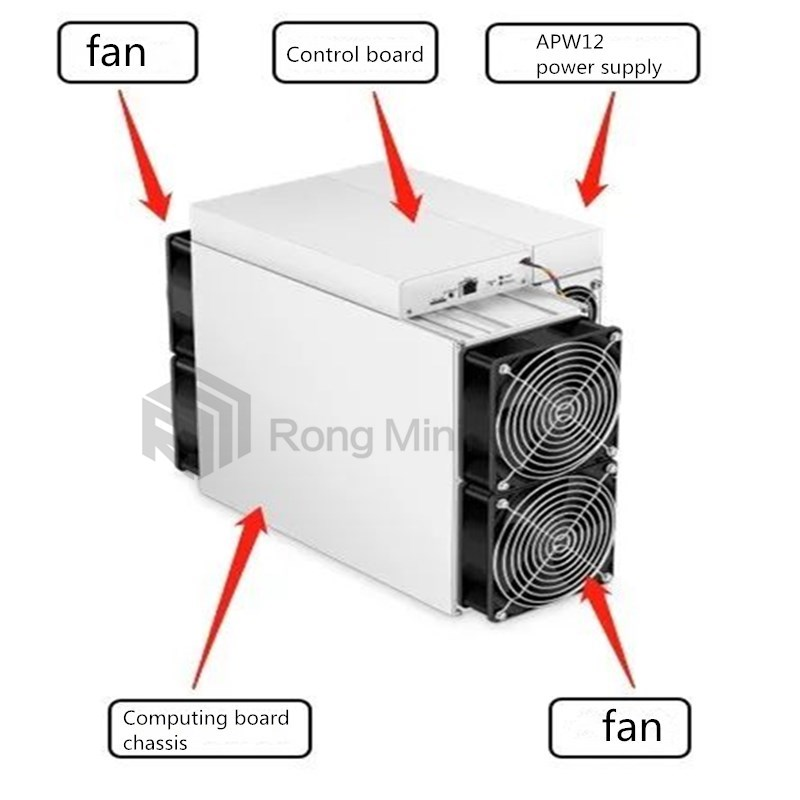

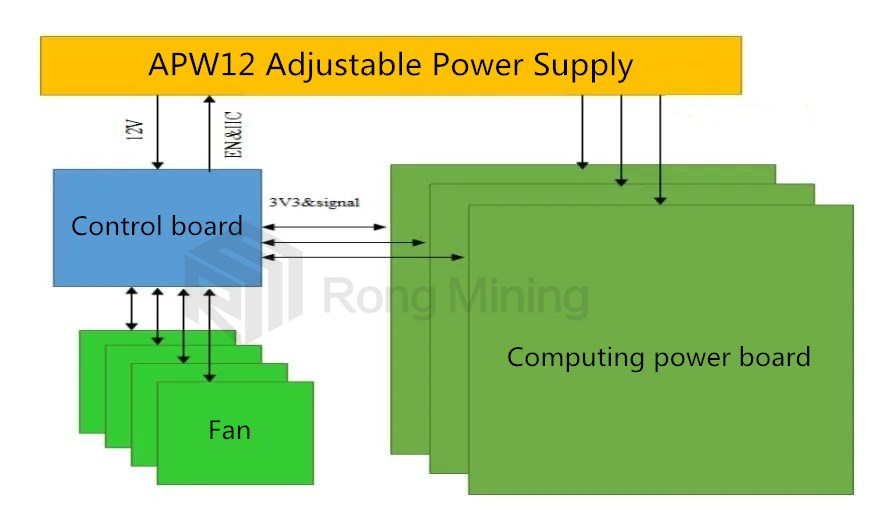

Hallo zusammen!  Ich bin Ingenieur Wang von Rongminer.  Lassen Sie mich zunächst die Gesamtarchitektur des Antminer S19 Pro vorstellen.  Der S19 Pro setzt sich hauptsächlich aus 3 Computing Boards, 1 Steuerplatine, APW12 -Netzteil und 4 Kühlventilatoren zusammen, wie in der folgenden Abbildung gezeigt:

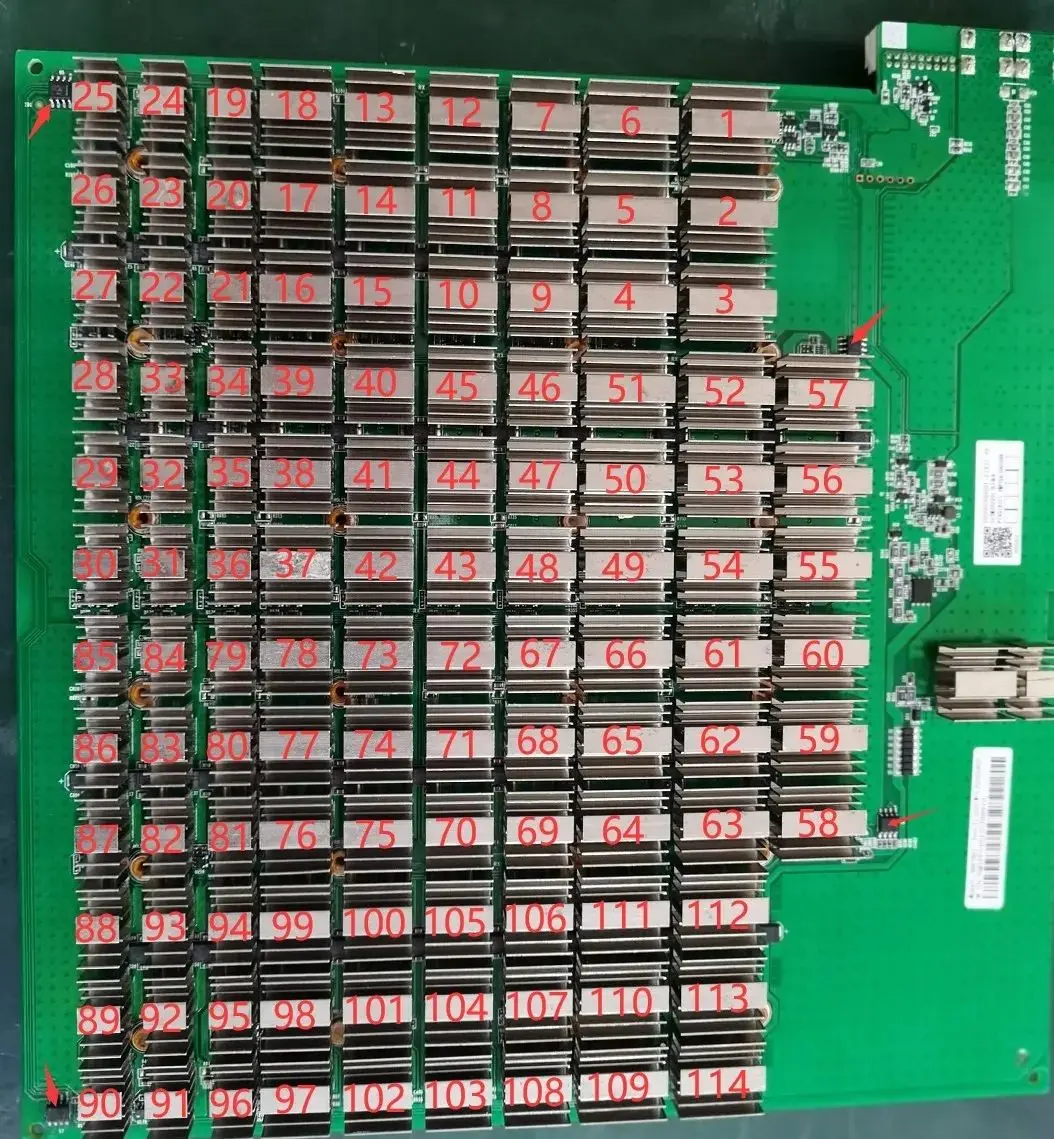

Schauen wir uns als nächstes die Arbeitsstruktur des internen Computertafels des S19 Pro an.

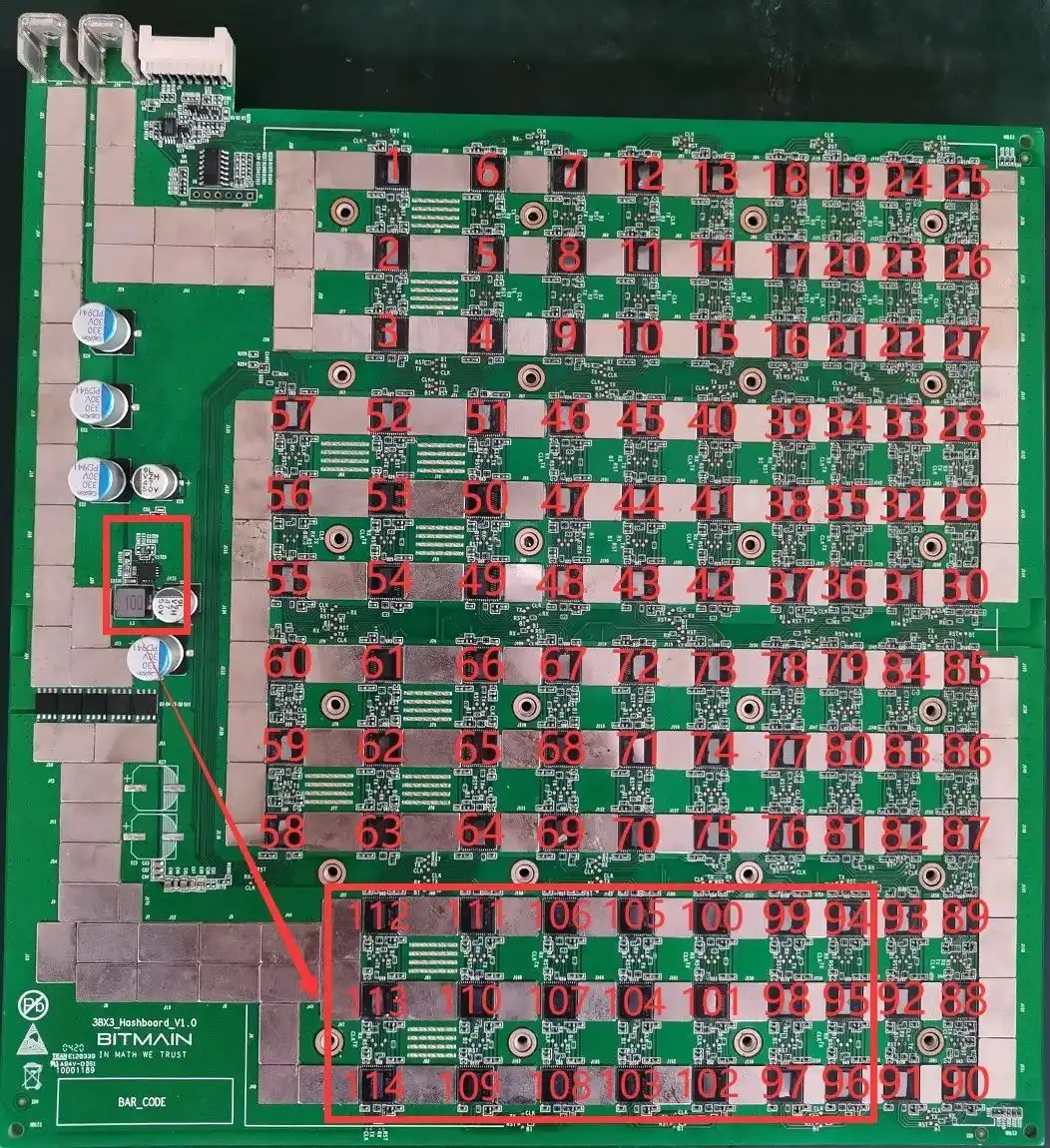

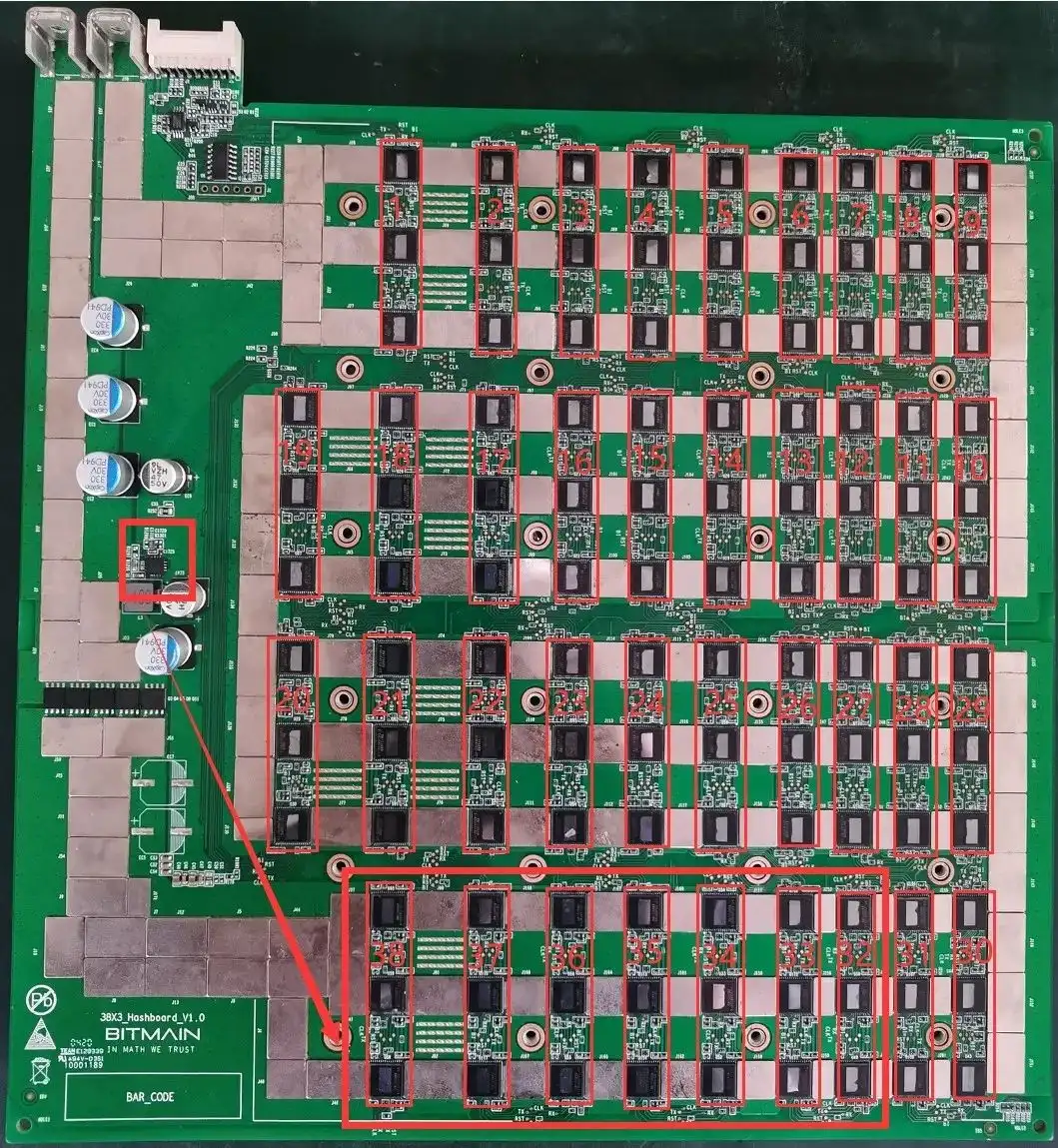

1. Die Antminer S19 Pro Computing Board besteht aus 114 Chips, die in 38 Gruppen (Domänen) unterteilt sind, die jeweils aus 3 ICs bestehen;  Die Betriebsspannung des S19 Pro -Chips beträgt 0,32 V;  Die 38., 37., 36., 35., 34., 33. und 32. Gruppen (insgesamt 7 Gruppen) werden mit 20 -V -Ausgabe aus der Boost -Schaltung Q9 angetrieben, um 1,8 V an den LDO auszugeben, und die 31. bis 1. Gruppen werden durch VDD 12,6 V über das LDO angetrieben, die 1,8 V.  Die Spannung nimmt für jede Rückwärtsdomäne um 0,32 V ab.

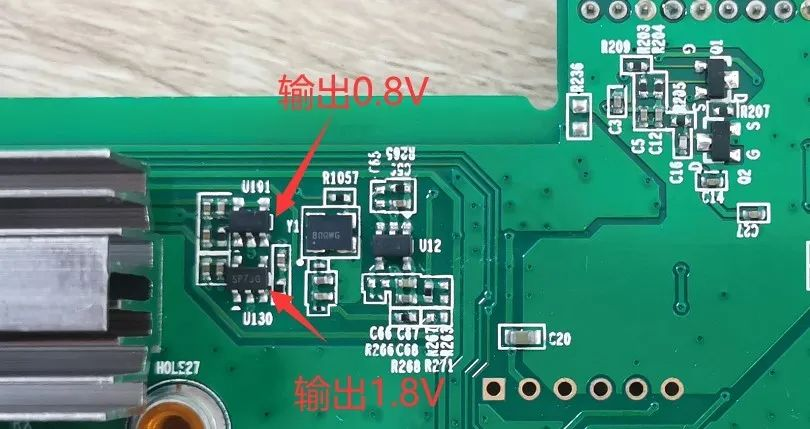

2. Alle 0,8 V werden durch die lokale 1,8 -V -Ausgabe über LDO bereitgestellt, wie in der folgenden Abbildung gezeigt:

Tatsächlich leistet der Antminer S19 Pro nach dem Test in Bezug auf das Energieverbrauchsverhältnis, die Stabilität und andere Betriebsbedingungen unter den offiziell empfohlenen Umgebungsbedingungen sehr gut.  Wenn die Computing Board fehlerhaft fehlfest, umfassen die häufigsten Phänomene die Berichterstattung von 0, die Berichtsnummern und die geringe Rechenleistung.  In diesen Situationen können wir mit ihnen auf diese Weise umgehen - -

(1). Wenn die LCD-Anzeige der Testanlage "ASIC NG: (0)" zeigt, messen Sie zunächst die Gesamtspannung der Domäne und den 20-V-Boost-Schaltkreis und verwenden Sie dann eine Kurzschlusssonde, um das RO-Testpunkt und 1 V8-Testpunkt zwischen dem ersten und zweiten Chips kurz zu kurz zu machen und dann das Chip-Finding-Programm zu führen.  Wenn Sie sich das serielle Portprotokoll ansehen, wird es eine der folgenden Situationen sein, wenn noch 0 Chips gefunden werden:

A. Verwenden Sie ein Multimeter, um zu messen, ob die Spannung an den Testpunkten 1V8 und 0V8 1,8 V und 0,8 V beträgt.  Wenn nicht, kann dies eine Abnormalität in den 1,8 -V- und 0,8 -V -LDO -Schaltungen dieser Domäne sein, oder die beiden ASIC -Chips in dieser Domäne werden nicht ordnungsgemäß gelötet.  Die meisten von ihnen werden durch Kurzschaltungen in den Kondensatoren von 0,8 V und 1,8 V -Patchfilter verursacht (messen Sie die Widerstandswerte der Patchfilterkondensatoren auf der Vorder- und Rückseite des PCBA).

B. Überprüfen Sie, ob die Schaltungen von U2 & U3 & U4 abnormal sind, wie z. B. virtuelles Widerstandslöten usw.;

C. Messen Sie den Widerstand von R232 oder R233 mit einem Multimeter, um festzustellen, ob es sich innerhalb von 1 Ohm befindet und der Messwert nicht springt.  Wenn nicht, ersetzen Sie diese beiden Widerstände.

D. Check, wenn es auf dem ersten Chip irgendwelche Stifte gibt, die nicht ordnungsgemäß gelötet wurden (es wurde während der Wartung festgestellt, dass sich auf den Stiften von der Seite an den Stiften befindet, aber als der Chip entfernt wurde, wurde festgestellt, dass die Stifte überhaupt nicht gelötet wurden.

(2). Wenn in Schritt 1 ein Chip gefunden werden kann, bedeutet dies, dass der erste Chip und der vorherige Schaltkreis gut sind.  Verwenden Sie eine ähnliche Methode, um die nachfolgenden Chips zu beheben.  Zum Beispiel Kurzschluss der 1V8 -Testpunkt und der RO -Testpunkt zwischen den 38. und 39. Chips.  Wenn das Protokoll die 38 Chips finden kann, gibt es kein Problem mit den ersten 38 Chips.  Wenn noch 0 Chips gefunden werden, überprüfen Sie zunächst, ob der 1V8 normal ist.  Wenn es normal ist, haben die Chips nach 38 Probleme.  Verwenden Sie weiterhin binäre Suche, bis der problematische Chip gefunden wird.  Angenommen, es gibt ein Problem mit dem n-ten Chip, wenn der 1V8 und RO zwischen den N-1- und N-ten Chips kurzgeschaltet sind, können die N-1-Chips gefunden werden.  Wenn jedoch 1V8 und RO zwischen den N -ten und n+1 -Chips kurz sind, kann der gesamte Chip nicht gefunden werden.

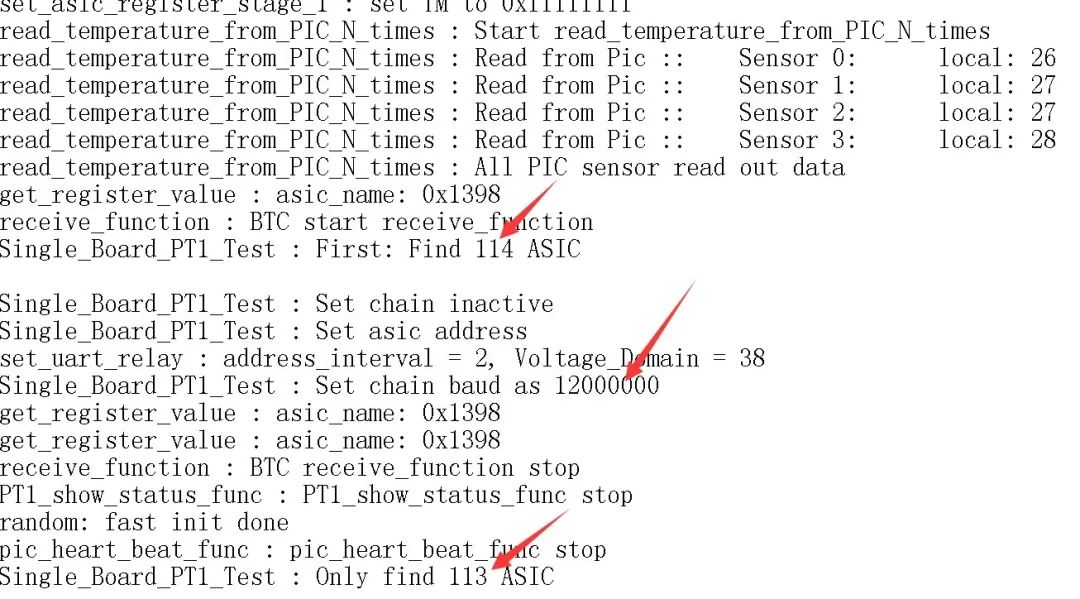

(3). Wenn die Testanlage LCD "ASIC 113: (Bericht 113)" zeigt, zeigt dies an, dass die Operation Board 114 Chips bei 115200 Baudrate erkennen kann, aber nur 113 Chips wurden bei 12 m Baud -Rate gefunden, und ein Chip wurde nicht bei 12 Millionen Baud -Rate gefunden.  Reparaturmethode: Unter Verwendung der binären Methode kurzüberschreitend den 1V8-Testpunkt und der RO-Testpunkt zwischen den 38. und 39. Chips über eine Kurzschlusssonde.  Wenn das Protokoll die 38 Chips finden kann, sind die ersten 38 Chips in Ordnung;  Wenn 47 Kurzschlüsse und die Protokollberichte 46 vorhanden sind, bedeutet dies, dass der 47. Chip nicht erkannt werden kann und es kein Problem mit der Aussehensprüfung gibt.  Im Allgemeinen ist das Ersetzen des 47. Chips ausreichend.

(4). Beim Testen der LCD -Anzeige "ASIC NG: (x, feste Berichterstattung eines bestimmten Chips)" gibt es zwei Situationen:

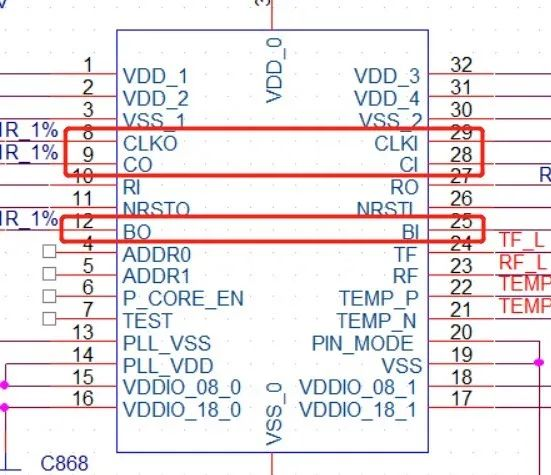

A. Das erste Szenario;  Die Testzeit ist im Grunde die gleiche wie die einer OK -Platine (normalerweise ändert sich der Wert von X nicht jedes Mal, wenn sie getestet wird) (die Testzeit bezieht sich auf die Zeit vom Drücken der Start -Test -Taste auf das LCD mit dem Ergebnis "ASIC NG: (x)").  Diese Situation wird höchstwahrscheinlich durch abnormale Lötung der vorderen und hinteren CLK-, CI- und BO -Widerstände des XTH -Chips verursacht. Daher ist es wichtig, sich auf diese 6 Widerstände zu konzentrieren.  Die geringe Wahrscheinlichkeit ist auf abnormale Lötung der folgenden Stifte in den Chips X-1, X und X+1 zurückzuführen:

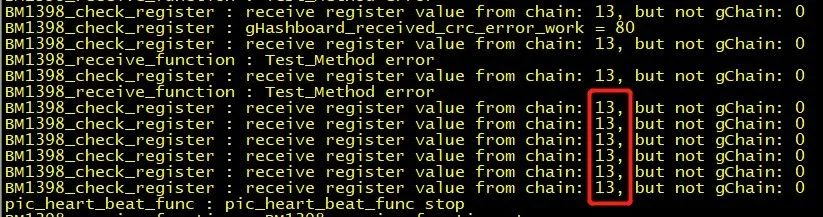

(B). Das zweite Szenario;  Die Testzeit ist fast doppelt so hoch wie die der OK -Karte (manchmal kann sich der X -Wert während jedes Tests ändern und manchmal x = 0);  Zu diesem Zeitpunkt enthält das Protokoll normalerweise die folgenden Informationen (die rote Nummer ist möglicherweise nicht unbedingt 13, je nachdem, welcher Buchse der Kabelbaum angeschlossen ist);  Während des Tests wird angenommen, dass die Domänenspannungen fast aller Domänen vor der abnormalen Position weniger als 0,3 V und die Domänenspannungen der hinteren Domäne fast alle höher als 0,34 V liegen.  Diese Situation wird durch den Chip verursacht, der nicht richtig gelötet wird, normalerweise 1,8 V, 0,8 V, RXT, CLK sind nicht ordnungsgemäß gelötet.  Schlagen Sie vor, die Domänenspannung direkt zu messen, um zu lokalisieren, wo das Problem auftritt.  Die in Schritt 1 verwendeten 1V8- und RO-Kurzschlussmethoden können auch die Position der Anomalie lokalisieren.

(C). Gegenwärtig haben die meisten Wartungserfahrungen Mikrokreiskreise (0-schwere hundert Ohm) zwischen den Signalen festgestellt, die durch den geringen Widerstand von Chipstiften verursacht werden.  Sie können zuerst eine Heißluftpistole zum Löten verwenden und sehen, ob es in Ordnung ist.

(5). Wenn die Rechenleistung einer einzelnen Platine niedrig ist, finden Sie hier eine bequeme und schnelle Methode, um sie zu lokalisieren und zu reparieren. Melden Sie sich bei der IP über Putty -Software an, um zu beobachten, ob die Domain -Arbeitsspannung und die Nonce -Rendite dieser Karte normal sind, und reparieren Sie sie gemäß den Protokollinformationen von Pitty.

Der spezifische Betrieb ist wie folgt:

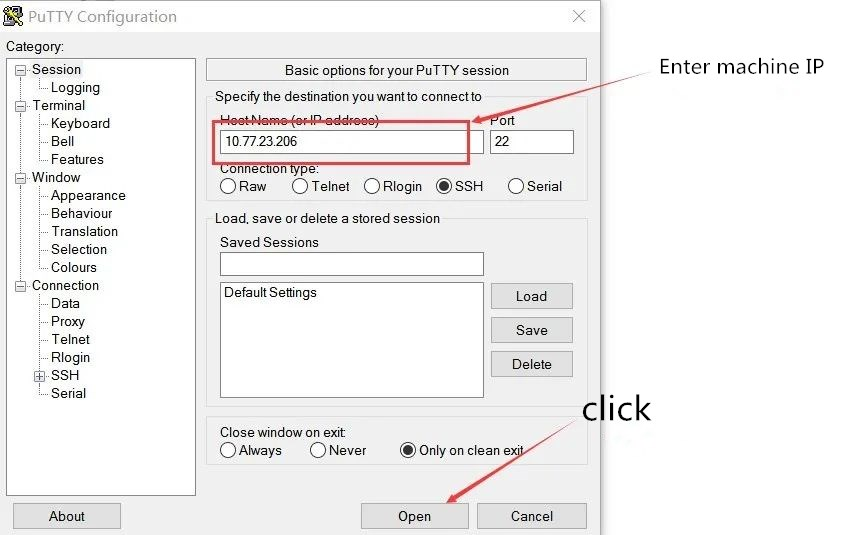

(1). Öffnen Sie die IP -Adresse des Computers mit Eingabeproblemen und klicken Sie auf Öffnen

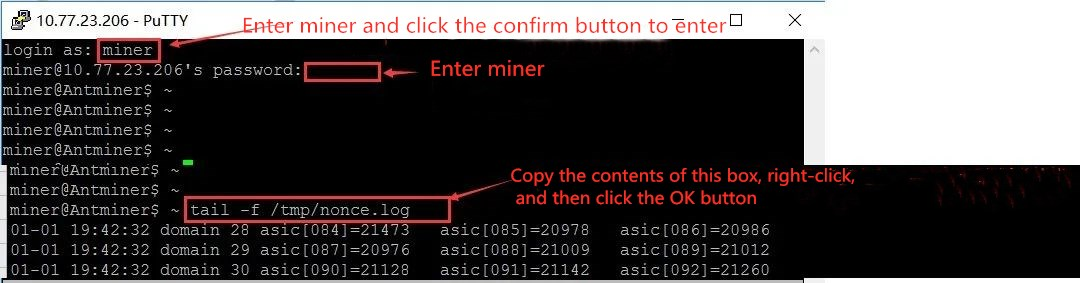

(2). Wenn Sie den Befehl Benutzername, Passwort und Test eingeben, können Sie den Status der Nonce -Rückgabe- und Spannungsdomäne sehen.  Wenn es abnormale Bedingungen bei Nonce- und Domänenspannung gibt, können Sie auf der Grundlage des gedruckten abnormalen Chips messen und reparieren.

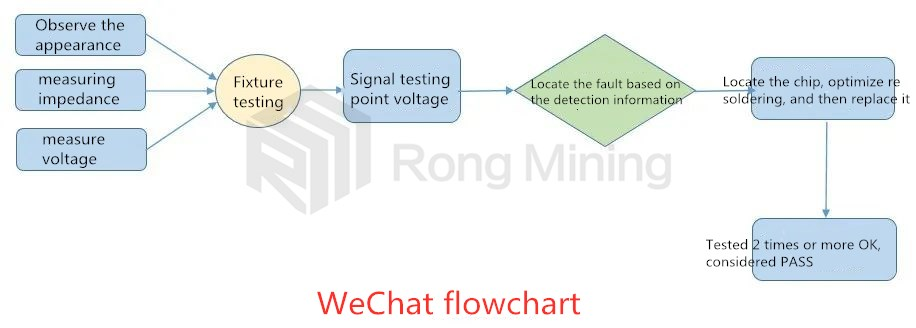

Schließlich möchte ich Ihnen einen Reparaturprozess mit Ihnen teilen, in der Hoffnung, dass Sie bei der Reparatur von Bergbaumaschinen Hilfe für alle denken:

Das obige ist die Qualitätsanalyse- und Verarbeitungsmethode meines Ingenieurs für die S19 -Maschine.  Wenn Sie Fragen haben, können Sie uns konsultieren
